熱電阻和熱電阻傳感器有什么區別和聯系

      熱電阻與熱電阻傳感器在工業溫度測量領域密切相關，但二者在概念、構成、功能及使用場景上存在明確差異。以下從定義、構成、特性、應用及關系五個維度進行對比分析，并結合實際案例說明其區別與聯系：

一、定義與核心區別

維度 熱電阻（RTD） 熱電阻傳感器

      定義 基于電阻值隨溫度變化的物理元件（如鉑、銅等金屬） 將熱電阻元件與信號調理電路、封裝外殼等集成，形成可直接輸出信號的測量裝置

本質 被動溫度敏感元件（無獨立輸出能力） 主動測量系統（可輸出標準化電信號）

功能層級 溫度→電阻值轉換（物理量→電參數） 電阻值→溫度信號轉換（電參數→可讀數據）

類比說明：

      熱電阻如同"燈泡燈絲"，僅在溫度變化時電阻值改變；熱電阻傳感器則如同"智能燈泡"，不僅包含燈絲，還集成了驅動電路和通信接口，可直接輸出溫度數據。

二、構成與工作原理對比

1. 熱電阻元件

材料：常用鉑（Pt100/Pt1000）、銅（Cu50/Cu100）、鎳等

特性：

鉑熱電阻：線性度好（0.385Ω/℃）、精度高（±0.1℃）、耐腐蝕

銅熱電阻：成本低、線性度稍差（0.428Ω/℃）、適用-50℃~150℃

示例：Pt100在0℃時電阻為100Ω，100℃時電阻為138.5Ω

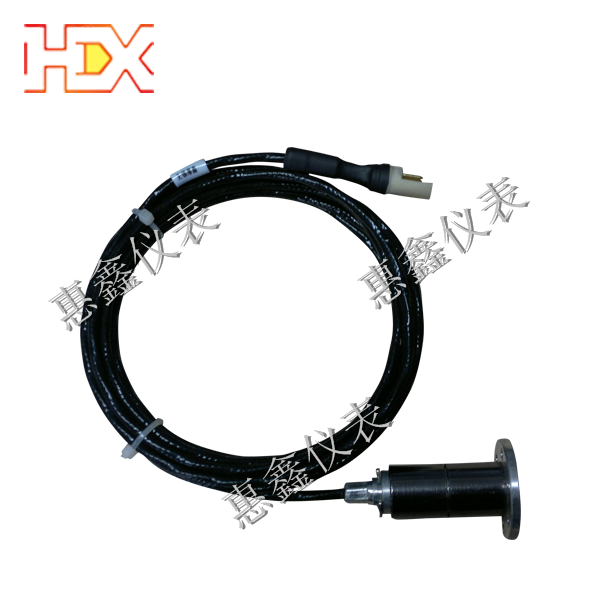

2. 熱電阻傳感器

組成：

熱電阻元件（核心）

信號調理電路（恒流源、放大器、A/D轉換器）

封裝外殼（不銹鋼/陶瓷，防護等級IP65以上）

輸出接口（4-20mA、0-5V、RS485、無線模塊）

工作原理：

恒流源驅動熱電阻，測量電壓降

通過查表法或線性擬合算法轉換為溫度值

輸出標準化信號至PLC/DCS

三、應用場景差異

1. 熱電阻適用場景

工業過程控制：

化工反應釜溫度監測（需外接變送器）

鍋爐蒸汽管道測溫（需配合補償導線）

實驗室研究：

高精度溫度標定（如-50℃~200℃范圍）

材料熱膨脹系數測試

2. 熱電阻傳感器適用場景

自動化生產線：

食品包裝機溫度控制（4-20mA輸出至PLC）

半導體晶圓爐溫度監測（RS485通信）

遠程監控：

風電塔筒軸承測溫（無線傳感器）

冷鏈物流車廂溫度監測（NB-IoT模塊）

四、關系與協同應用

1. 層級關系

基礎層：熱電阻（核心感知元件）

系統層：熱電阻傳感器（集成化測量裝置）

應用層：溫度監控系統（傳感器+上位機軟件）

2. 協同案例

案例1：化工反應釜

熱電阻：Pt100元件（三線制）

傳感器：帶4-20mA輸出的封裝傳感器

系統：傳感器信號接入DCS，實現釜內溫度±0.5℃控制

案例2：冷鏈物流

熱電阻：Cu50元件（低成本）

傳感器：無線NB-IoT溫度傳感器

系統：實時上傳溫度至云平臺，異常報警

五、選型建議

僅需溫度測量：選用熱電阻+變送器組合（成本低，但需額外布線）

自動化集成：選用熱電阻傳感器（即插即用，兼容性強）

極端環境：

高溫（>600℃）：選用陶瓷封裝傳感器

腐蝕性介質：選用316L不銹鋼+聚四氟乙烯密封傳感器

總結

      熱電阻與熱電阻傳感器是溫度測量中的"核心元件"與"完整系統"的關系。前者是溫度-電阻轉換的基礎，后者是集成化、智能化的測量終端。在工業4.0背景下，熱電阻傳感器因其易用性、高精度和通信能力，正逐步替代傳統熱電阻+變送器的組合方案。但針對特殊場景（如超高溫、超低溫），熱電阻元件仍具有不可替代的優勢。
